產品中心

Product

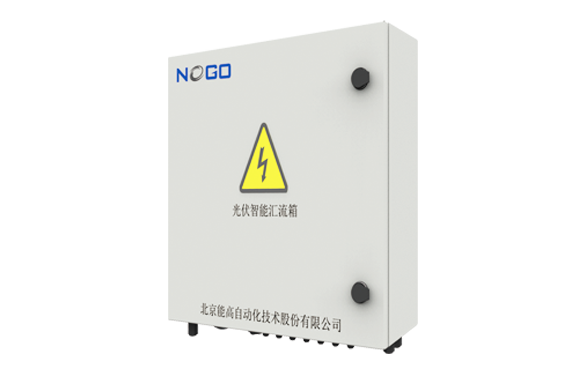

SCH Z 8/12/16

寬范圍輸入電壓自供電模式

電流電壓測量精度高

防雷器工作狀態監測與高溫報警功能

支持多種功能選配，RS485通信、本機數字顯示、開關量控制信號輸出等定制功能

結合后臺監控軟件，降低人工維護成本，提高設備運維效率，提升電站的智能化管理水平

模塊化結構，主控通信單元與信號采集單元分離，維護方便，維護成本低，弱電和強電隔離、互不干擾

可供用戶選配多種方案，無線通信傳輸、漏電流檢測等

產品特點

智能高效

寬范圍輸入電壓自供電模式
電流電壓測量精度高
支持多種功能選配，RS485通信、本機數字顯示、開關量控制信號輸出等定制功能
結合后臺監控軟件，降低人工維護成本，提高設備運維效率，提升電站的智能化管理水平
安全可靠

防雷器工作狀態監測與高溫報警功能
簡單便捷

模塊化結構，主控通信單元與信號采集單元分離，維護方便，維護成本低，弱電和強電隔離、互不干擾
可供用戶選配多種方案，無線通信傳輸、漏電流檢測等

技術參數

產品型號	SCH Z8	SCH Z12	SCH Z16

適用光伏組件功率范圍	25~50kWp	37~75kWp	50~100kWp
最大直流輸入電壓	1000V	1000V	1000V
直流輸入電壓范圍	300~1000V	300~1000V	300~1000V
最大直流輸出電流	125A	160A	200A
直流輸入路數	8	12	16
通訊方式	RS485	RS485	RS485
支流電路與系統電壓監測	有，常用工作段1%精度
溫度監測與高溫告警	有	有	有
浪涌保護器失效狀態監測	有	有	有
防護等級	IP65	IP65	IP65
防雷等級	II類，In(SPD):20kA
安裝方式	壁掛，垂直安裝，傾斜角度小于5°
外形尺寸（寬高深）	450500200mm	550500200mm	550500200mm
重量	21kg	24kg	25kg
工作環境要求	使用環境濕度（無陽光直射）-25℃~+50℃，相對濕度≤95%，最高海拔≤5000m
