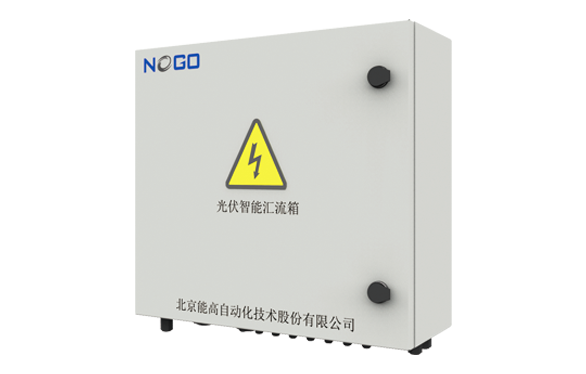

SCH Z 8/12/16-C

寬范圍輸入電壓自供電模式

電流電壓測量精度高

防雷器工作狀態監測與高溫報警功能

支持多種功能選配，RS485通信、本機數字顯示、開關量控制信號輸出等定制功能

結合后臺監控軟件，降低人工維護成本，提高設備運維效率，提升電站的智能化管理水平

模塊化結構，主控通信單元與信號采集單元分離，維護方便，維護成本低，弱電和強電隔離、互不干擾

可供用戶選配多種方案，無線通信傳輸、漏電流檢測等

產品特點

智能高效

寬范圍輸入電壓自供電模式
電流電壓測量精度高
支持多種功能選配，RS485通信、本機數字顯示、開關量控制信號輸出等定制功能
結合后臺監控軟件，降低人工維護成本，提高設備運維效率，提升電站的智能化管理水平
安全可靠

防雷器工作狀態監測與高溫報警功能
簡單便捷

模塊化結構，主控通信單元與信號采集單元分離，維護方便，維護成本低，弱電和強電隔離、互不干擾
可供用戶選配多種方案，無線通信傳輸、漏電流檢測等

技術參數

產品型號	SCH Z8-C	SCH Z12-C	SCH Z16-C

最大直流輸入電壓	1500V	1500V	1500V
直流輸入電壓范圍	300~1000V	300~1000V	300~1000V
光伏匯流設備額定電壓	1500V	1500V	1500V
光伏匯流設備額定電流	96A	144A	192A
支路額定電流	12A	12A	12A
直流輸入路數	8	12	16
直流斷流器額定電流	160A	200A	250A
過流保護裝置額定電流	15A	15A	15A
輸入輸出端口對地絕緣電阻	≥10MΩ	≥10MΩ	≥10MΩ
DC保險絲數量	16個	24個	32個
通訊方式	RS485	RS485	RS485
支流電路與系統電壓監測	有，常用工作段1%精度
溫度監測與高溫告警	有	有	有
浪涌保護器失效狀態監測	有	有	有
外殼防護等級	IP65	IP65	IP65
防雷等級	II類，In(SPD):20kA
防反二極管額定電壓（V）、額定電流（A）（箱外防反二極管）	HMD 3000V，55A	HMD 3000V，55A	HMD 3000V，55A
安裝方式	壁掛，垂直安裝，傾斜角度小于5°
耐腐蝕性嚴酷等級	嚴酷等級B	嚴酷等級B	嚴酷等級B
外形尺寸（寬高深）	500450250mm	680450250mm	680450250mm
重量	30kg	33kg	35kg
工作環境要求	使用環境濕度（無陽光直射）-25℃~+50℃，相對濕度≤95%，最高海拔≤5000m
