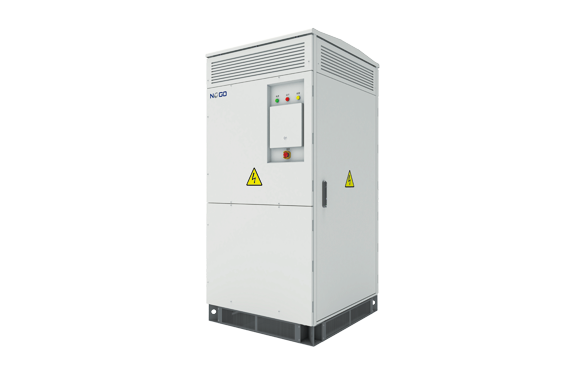

FlexVert1000~FlexVert1725系列中壓大功率儲能變流器是我公司推出的基于三電平拓撲結構的全新一代儲能變流器，該系列儲能變流器具有高轉換效率、高功率密度、高度集成化的特點，安全可靠、應用靈活，可根據用戶需求進行二次集成。整機采用IP55防護等級，超寬溫度適用范圍可直接安裝于室外，施工接線方便；高功率密度和和高過載能力極大的降低了單瓦價格，系統配置成本更低。
先進的三電平電路拓撲，最大轉換效率達99%
直流電壓范圍寬，最高達1500V
先進的控制算法，恒流、恒壓、恒功率等多種運行模式可選
支持110%額定功率長時過載運行，120%額定功率短時過載能力
智能溫控風冷，超寬溫范圍穩定運行
超高功率密度，同等功率體積更小
完備的電池保護與維護策略，提高蓄電池使用壽命
過流、過溫、過載、過壓、短路、防雷接地等保護
具備零電壓、高電壓穿越功能，電網適應能力強
具備防孤島保護，確保電網運行安全
適應低溫、高濕度、高海拔的嚴苛環境
防護等級IP65，滿足戶外直接使用
產品線齊全，模塊配置靈活
完備的功率等級，易于用戶系統配置
本地觸摸屏監控，實時顯示、操作便捷
標配以太網、RS485、CAN 通訊接口
| 產品型號 | FlexVert1000 | FlexVert1250 | FlexVert1575 | FlexVert1725 |
|---|---|---|---|---|
| 直流測參數 | ||||
| 最大直流輸入功率 | 1100kW | 1375kW | 1732kW | 1897kW |
| 直流輸入電壓范圍 | 580~1000V | 730~1200V | 910~1500V | 1000~1500V |
| 最大直流輸入電流 | 1935A | 1935A | 1935A | 1935A |
| 穩壓精度 | ±1% | ±1% | ±1% | ±1% |
| 穩流精度 | ±1% | ±1% | ±1% | ±1% |
| 直流電流紋波 | ≤2% | ≤2% | ≤2% | ≤2% |
| 變流器拓撲結構 | 三電平 | 三電平 | 三電平 | 三電平 |
| 直流輸入路數 | 1 | 1 | 1 | 1 |
| 交流側參數（并網運行模式） | ||||
| 額定交流輸出功率 | 1000kW | 1250kW | 1575kW | 1725kW |
| 額定交流輸出電流 | 1443A | 1443A | 1443A | 1443A |
| 額定交流輸出電壓 | 400V | 500V | 630V | 690V |
| 交流輸出電壓范圍 | 340~440V（可調） | 425~550V（可調） | 536~693V（可調） | 586~759V（可調） |
| 額定電網頻率 | 50Hz | 50Hz | 50Hz | 50Hz |
| 允許電網頻率波動范圍 | 47~52Hz（可調） | 47~52Hz（可調） | 47~52Hz（可調） | 47~52Hz（可調） |
| 電流總諧波畸變率（THD） | <3%（額定功率） | |||
| 功率因數 | ≥0.99(額定功率） | |||
| 功率因數可調范圍 | 0.9（超前）~0.9（滯后） | |||
| 交流側參數（孤島運行模式） | ||||
| 額定電壓 | 400V | 500V | 630V | 690V |
| 電壓精度 | ±3%以內 | ±3%以內 | ±3%以內 | ±3%以內 |
| 額定輸出頻率 | 50Hz | 50Hz | 50Hz | 50Hz |
| 輸出電壓失真度（THD） | <3%（線性負載） | <3%（線性負載） | <3%（線性負載） | <3%（線性負載） |
| 頻率精度 | ±1Hz | ±1Hz | ±1Hz | ±1Hz |
| 電壓過渡變動范圍 | 10%以內，0到100%負載變化 | |||
| 系統參數 | ||||
| 最大效率 | 99% | 99% | 99% | 99% |
| 充放電轉換時間 | ＜0.1s（額定功率） | ＜0.1s（額定功率） | ＜0.1s（額定功率） | ＜0.1s（額定功率） |
| 防護等級 | IP55 | IP55 | IP55 | IP55 |
| 冷卻方式 | 溫控強迫風冷 | 溫控強迫風冷 | 溫控強迫風冷 | 溫控強迫風冷 |
| 允許環境溫度 | -30℃～+55℃ | -30℃～+55℃ | -30℃～+55℃ | -30℃～+55℃ |
| 允許相對濕度 | ≤95%（無凝露） | ≤95%（無凝露） | ≤95%（無凝露） | ≤95%（無凝露） |
| 允許最高海拔 | 5000m（超過3000m需降容） | |||
| 隔離方式 | 外置工頻變壓器 | 外置工頻變壓器 | 外置工頻變壓器 | 外置工頻變壓器 |
| 人機界面 | 觸摸屏 | 觸摸屏 | 觸摸屏 | 觸摸屏 |
| 通訊方式 | 以太網、RS485、CAN | |||
| 外形尺寸（寬*高*深） | 1100*2380*1200mm | 1100*2380*1200mm | 1100*2380*1200mm | 1100*2380*1200mm |
| 重量 | 1600kg | 1600kg | 1600kg | 1600kg |
